INTRODUCCIÓN AL PLC MICROLOGIX ALLEN BRADLEY 01 INSTRUCCIONES BASICAS
diciembre 26, 2023
EN ESTE ARTICULO QUE VAMOS A VER
INSTRUCCIÓN (XIC)
INSTRUCCIÓN (XIO)
INSTRUCCIÓN DE SALIDA (OTE)
PRIMEROS PASOS CON EL RSLOGIX 500
INSTRUCCIÓN XIC (EXAMINA SI ES CERRADO)

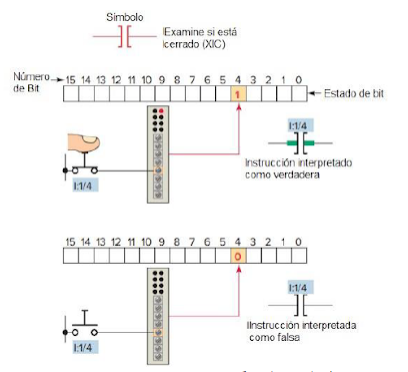

El símbolo de la instrucción Examina si está cerrado (XIC). Se muestra en la siguiente figura.
El procesador del PLC examina si el contacto asociado a la entrada con dirección I:1/4 está cerrado
Lo hace examinando el bit en la ubicación de memoria especificada por la dirección de la siguiente manera:
• El bit de memoria se establece en 1 o 0 según el estado del dispositivo de entrada (físico) o la dirección de relé interna (lógica) asociada con ese bit.
• Un 1 corresponde a un estado verdadero o en condición.
• Un 0 corresponde a un estado falso o condición de apagado.
Cuando la instrucción Examina si está cerrado está asociada con una entrada física, la instrucción se establecerá en 1 cuando hay una entrada física (se aplica voltaje al terminal de entrada) y 0 cuando no hay una entrada física presente (no se aplica voltaje a la terminal de entrada).
INSTRUCCIÓN XIO (EXAMINA SI ES ABIERTO)

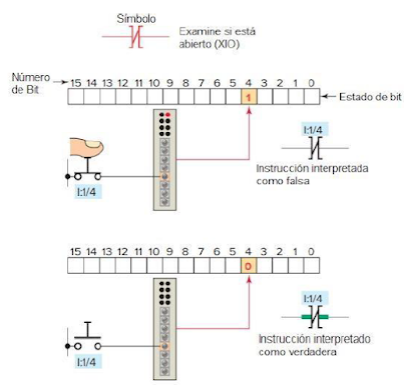

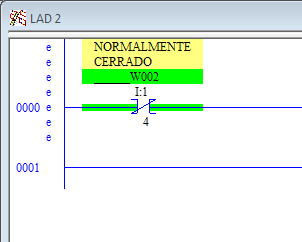

El símbolo de la instrucción Examina si está cerrado (XIO). Se muestra en la siguiente figura.
El procesador del PLC examina si el contacto asociado a la entrada con dirección I:1/4 está abierto.
Al igual que con cualquier otra entrada, el bit de memoria se establece en 1 o 0, según el estado del dispositivo de entrada (físico) o la dirección de relé interna (lógica) asociada con ese bit.
• Cuando la instrucción XIO se usa para examinar una entrada física, la instrucción se interpretará como falsa cuando haya una entrada física (voltaje) presente (el bit es 1) y se interpretará como verdadera cuando no haya entrada física presente (el bit es 0).
INSTRUCCIÓN DE SALIDA OTE

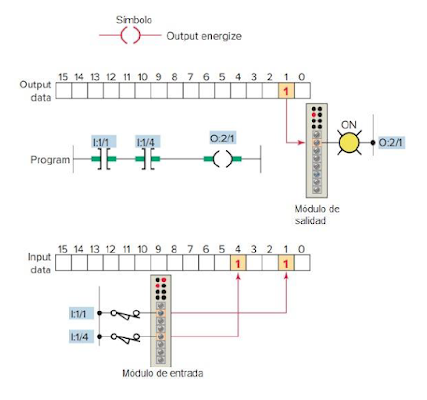

El símbolo de la instrucción de salida (OTE). Se muestra en la siguiente figura. la instrucción OTE se ve y funciona como una bobina de un relevador y está asociada a un bit de memoria
Esta instrucción le indica al PLC que encienda o apague la salida O:2/1 sólo cuando existe una ruta lógica de instrucciones XIC y XIO verdaderas en el renglón
Ademas te dejo el vídeo con la información y la explicación detallada de este articulo.
Si deseas obtener la información del articulo en un archivo de formato PDF te dejo un enlace de Click AQUI para que lo descargues
