Arranque de un variador de frecuencia Yazkawa V1000 Opción 1 Autotuning

Antes de poner en marcha  cualquier tipo de variador de frecuencia, es necesario  configurar los parámetros del motor  de una forma correcta, como primer paso es necesario conectar la alimentación eléctrica del variador seguido de la conexión del motor al VDF para poder iniciar el proceso de configuración.


En el siguiente ejemplo utilizamos un VDF Omrom V1000 en este punto tenemos dos opciones realizar un Auto-ajute también llamado Autotuning o realizar una configuración Manual, en esta primer entrega utilizaremos  la opción


1) Autotuning


Para iniciar el proceso de Autotuning se procede de la siguiente manera.

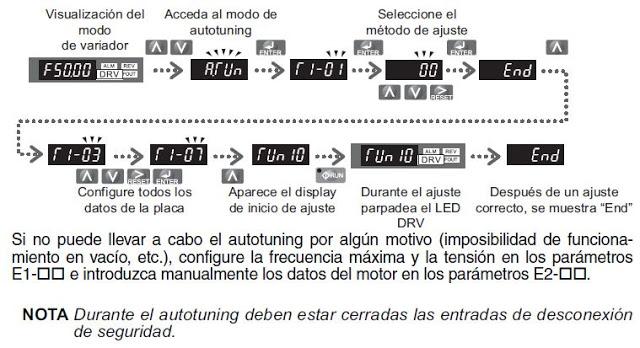

Procedimiento de Autotuning manual y guía rápida del usuario


1) Una vez encendido el variador Visualizar del modo de inicio del variador.

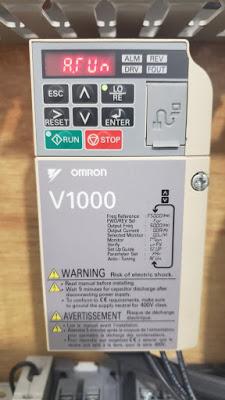

2) Con la tecla arriba y abajo seleccionar el parámetro ARun


3) Dar enter para ingrear al parametro T1-01


4) El parámetro T1-01 hace referencia al Auto-Ajuste, con el Autotuning se configuran automáticamente lo parámetros del variador relativos a lo datos del motor se aceptan tres modos distintos de acuerdo con la siguiente tabla

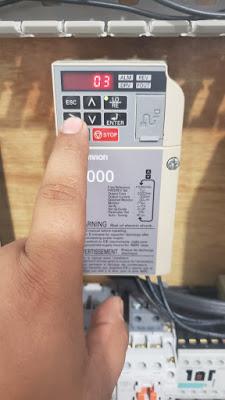

En la presente configuración utilizaremos el modo de control numero 3 Control V/F  por lo tanto dar enter e ingresar el valor de 3.




5) Dar enter para ingresar al parámetro T1-02 Potencia nominal del motor



6) Dar enter para verificar el valor del parámetro

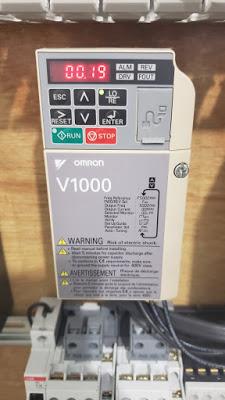

7) Modificar el valor si difiere del dato presente en la placa de datos del motor.

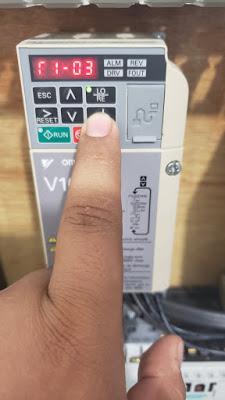

8) Dar enter para ingresar al parámetro T1-03 Tensión nominal del motor



9) Dar enter para ingresar el valor correspondiente a la alimentación de entrada.

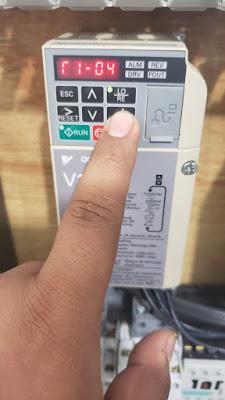

10) Enter para ingresar al parámetro T1-04 Corriente nominal del motor.



11) Enter para modificar el valor adecuado


12) Enter para ingresar al parámetro T1-05 Frecuencia base del motor



13) Enter para modificar el valor adecuado

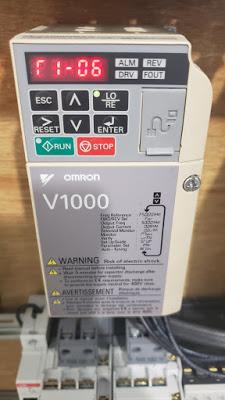

15) Enter para ingresar al parámetro T1-06 Numero de polo de un Motor



16) Enter para modificar el valor adecuado del numero de polos de un motor en este caso el motor es de 1660 Rpm por lo tanto es un motor de 4 polos.

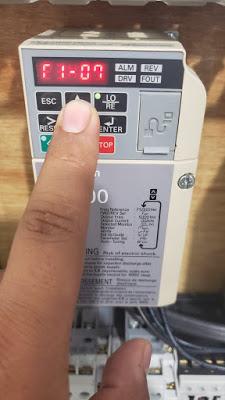

17 Enter Para ingresar al parámetro T1-07 Velocifdad base.



18) Enter para modificar el valor del parámetro adecuado.

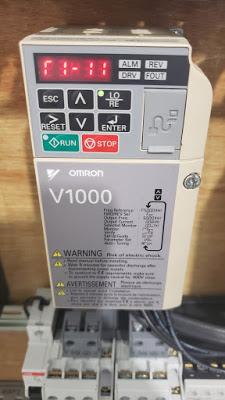

19) Enter para ingresar al parámetro T1-01 Perdidas del entre hierro. en particular el dato es difícil de encontrar en la placa de dato del motor si no se conoce se deja el valor por defecto.




20) Enter para ingresar al parámetro RUN 13



21) seleccionar el botor verde RUN y eperar el inicio del modo Autotuning el parametro RUN 13 parpadea y cuando el Autotuning termina en la pantalla se vera el valor de END



Y listo la configuración por Autotuning está terminada y el motor se puede utilizar sin ningún problema
